Neff T48CD7AX2 Induktion Muldenlüfter rahmenlos 80cm EEKB

Neff T48CD7AX2 Induktion Muldenlüfter rahmenlos 80cm EEKB

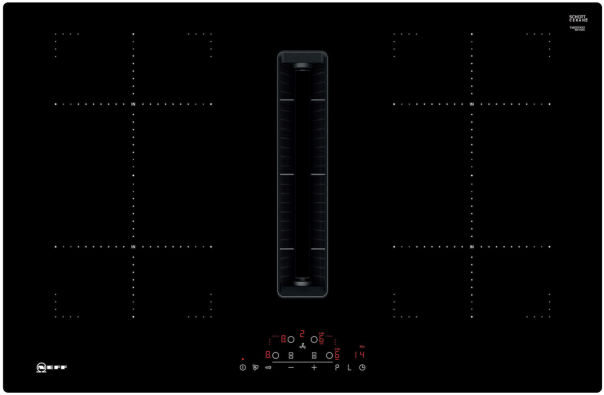

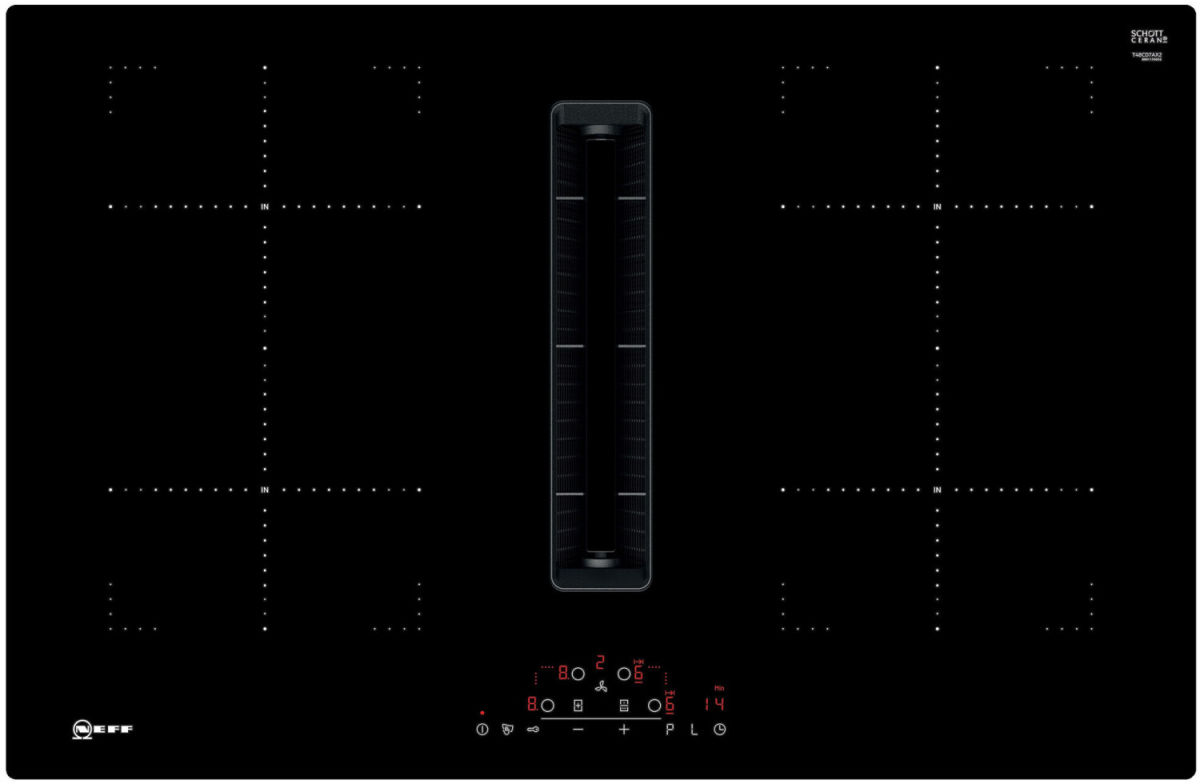

Dieses Induktionskochfeld mit integriertem Kochfeldabzug
vereint 2 Geräte in einem und sorgt so für freie Sicht beim
Kochen.
√ Touch Control – bedienen Sie Ihr Kochfeld mit einer einfachen
Berührung.
√ Combi Induction – verbinden Sie für Ihre großen Töpfe einfach
zwei Kochzonen zu einer.
√ Power Move – einfach den Topf bewegen, um die Temperatur zu
verändern.
√ Hohe Abluftleistung - sorgt für freie Sicht beim Kochen dank
effizienter Motortechnologie als Abluft- oder Umluftlösung.
√ Geräuschreduzierung - der optimierte Motor sorgt für ein leises
Kocherlebnis.
Ausstattung
Technische Daten
Grillfunktion: ................................................................. Kochstelle
Glaskeramik
Bauform: .............................................................................Einbau
Beheizungsart: ..................................................... Elektro-Kochfeld

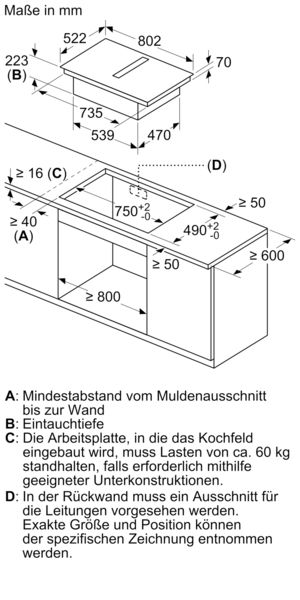

Min. Nischenmaße für Installation (H x B x T): ...... 223 x 750-750 x
490-490 mm
Breite: ...............................................................................802 mm
Abmessungen des Gerätes: ............................223 x 802 x 522 mm
Abmessungen des verpackten Gerätes: .......... 431 x 950 x 672 mm
Nettogewicht: .................................................................... 25.4 kg
Bruttogewicht: ................................................................... 31.8 kg
Restwärmeanzeige: ......................................................... Getrennt
Lage der Steuerung: ............................................................. Vorne
Oberflächenmaterial: .................................................. Glaskeramik
Oberflächenfarbe: ............................................................ Schwarz
Länge Anschlusskabel: .................................................... 110.0 cm
Abgedichtete Herdplatte: ........................................................Nein
Heizungen mit Booster: ............................................................Alle
Leistung der 2.Kochzone (kW): ........................................... 3.6 kW
Max. Gebläseleistung-Abluftbetrieb: ................................ 500 m³/h
Gebläseleistung bei Intensivstufe-Umluftbetrieb: .......... 595.0 m³/h
Max. Gebläseleistung-Umluftbetrieb: ...............................487 m³/h
Gebläseleistung bei Intensivstufe-Abluftbetrieb: .............. 622 m³/h
Geräusch: ........................................................... 69 dB(A) re 1 pW
Geruchsfilter: ..........................................................................Nein
Art der Luftführung: .................................................Abluft, Umluft
(Sonderzubehör separat erhältlich)
Spannung: ...................................................... 220-240/380-415 V
Frequenz: ........................................................................50; 60 Hz
Länge Anschlusskabel: .................................................... 110.0 cm
Min. Nischenmaße für Installation (H x B x T): ...... 223 x 750-750 x
490-490 mm
Abmessungen des Gerätes: ............................223 x 802 x 522 mm
Abmessungen des verpackten Gerätes: .......... 431 x 950 x 672 mm
Nettogewicht: .................................................................... 25.4 kg
Bruttogewicht: ................................................................... 31.8 kg
Integriertes Zubehör: .1 x Teleskopschieberelement für Umluft, 1 x
Clean Air Plus Geruchsfilter
Delay Shut off modes: ............................................... 30R_12E min

Ausstattung
Integriertes Downdraft-Lüftungssystem
• Induktionskochfeld mit vollintegriertem, leistungsstarkem
Downdraft-Abzugsmodul.
• Ästhetisch integriertes, flächenbündiges Lufteinlassdesign mit
schwebendem, hitzebeständigem Glaskeramikelement für freie
Bewegung und Platzierung des Kochgeschirrs.
• 9 elektronisch gesteuerte Leistungsstufen und 2
Boost-/Intensivsstufen (mit automatischer Rückstellung) durch die
Touch Control Steuerung Gebläsenachlauf 30 Minuten
• Automatisches Einschalten des Lüftungssystem bei Nutzung einer
Kochzone.
• Automatische verzögerte Abschaltung nach dem Kochen, um
Restgerüche nach dem Kochen zu beseitigen (in spezifischer
ultra-geräuscharmer Ventilatorstufe, 12min (Abluft), 30min
(Umluft), manuell abschaltbar)
• Vollständig manuelle Steuerung über Touch Control möglich.
• Gebläsetechnologie mit hocheffizientem und geräuscharmen
EcoSilence Drive Motor. Strömungstechnisch optimierte Luftführung
im Innenraum
• Einfaches Entnehmen und Reinigen der Fettfilter- und
Überlaufschutzeinheit.
• Bequeme Ein-Hand-Entnahme der Filter-Einheit.
• Großflächige, 12-lagige Edelstahl-Fettfilter für hohe
Fettfiltrationseffizienz (94 %).
• Alle Teile sind einfach zu reinigen, spülmaschinengeeignet und
hitzeresistent.
• Kondensat- und Überlaufschutzbehälter, ca. 200 ml
Aufnahmekapazität.
• - Kondensat- und Überlaufschutzbehälter, ca. 200 ml
Aufnahmekapazität
• Sicherheitsüberlauftank (spülmaschinengeeignet) mit zusätzlichen
700 ml Aufnahmekapazität. Einfach zugänglich und von unten
abnehmbar.
• Insgesamt eine Aufnahmekapazität von 900 ml (200 ml + 700 ml)
• Wasserdichtes Lüftungssystem
• Dunstabzug Leistung:
• Abluftleistung (nach EN 61591): min. Normalstufe 154 m3/h , max.
Normalstufe 500 m3/h , max. Boost-/Intensivstufe 622 m3/h
• Umluftleistung (nach EN 61591): min. Normalstufe 117 m3/h , max.
Normalstufe 487 m3/h , max. Boost-/Intensivstufe 595 m3/h
• Geräuschwerte bei Abluftbetrieb: min. Normalstufe 42 dB re 1 pW,
max. Normalstufe 69 dB re 1 pW, max. Boost-/Intensivstufe 74 dB
re 1 pW
• Geräuschwerte bei Umluftbetrieb: min. Normalstufe 41 dB re 1 pW,
max. Normalstufe 68 dB re 1 pW, max. Boost-/Intensivstufe 72 dB
re 1 pW
• Fettfilter-Effizienz: 94 %
• Durchschnittlicher Energieverbrauch: 61,6 kWh/Jahr
• Energie-Effizienzklasse: B (bei einer Skala der
Energie-Effizienzklassen von A+++ bis D)
• Lüftereffizienzklasse: A
• - Durchschnittlicher Energieverbrauch: 57 .
• Fettfilter-Effizienzklasse: B
• Geräusch min./max. Normalstufe: 42 dB & 69 dB
• Optimierte Geruchsreduktion beim Kochen mit komplexen
Geruchsmolekülketten (z. B. Fischgerüche).
• Große Filteroberfläche mit hoher Geruchsreduktionsrate
• Filterstandzeit von 360 Std. bei intensivem Kochen (nicht
regenerierbar)
• Sehr geringes Geräusch mit optimierter Psychoakustik
• Einfache Zugänglichkeit und einfache Entnahme von oben durch
den Lufteinlass
• cleanAir Plus Ersatzbedarffilterset Z821VR1
• Bei Umluftbetrieb 2 x 2 direkt integrierte, leistungsstarke cleanAir
Plus Umluftfilter
Planungs- und Installationshinweise
• Notwendig bei teil- und vollgeführter Umluft - immer als Geräteset
bestellen!
• Im Geräteset ist der erste relevante Bogen bereits enthalten:
Arbeitsplattentiefe ≥ 60 cm - gekürzte Auszüge (90° „S“
Flachkanalbogen Z861SB4, männlich) Arbeitsplattentiefe ≥ 70 cm -
Standardauszüge (90° „L“ Flachkanalbogen Z861SB2, männlich) Für
eine teilgeführte Umluft bis in den Sockelbereich bieten wir eine
Vorzugsverrohrung als Zubehör-Set Z861KR2 an (ausgelegt für eine
Arbeitshöhe bis zu 960 mm). Für eine individuelle vollgeführte
Umluft steht umfangreiches Sonderzubehör zur Verfügung.
• Notwendig bei Abluft - immer als Geräteset bestellen!
• Im Geräteset ist der erste relevante Bogen bereits enthalten:
Arbeitsplattentiefe ≥ 60 cm - gekürzte Auszüge (90° „S“
Flachkanalbogen Z861SB4, männlich) Arbeitsplattentiefe ≥ 70 cm -
Standardauszüge (90° „L“ Flachkanalbogen Z861SB2, männlich)
Weiteres Zubehör für die Luftführung muss auf Basis der
individuellen Planung gesondert bestellt werden. Hierzu bieten wir
umfangreiches Zubehör an.
• Die Planung ist möglich als Wand- und Inselplanung
• Das Produkt und die Zubehöre erfüllen die Bestimmungen des
Nadelflammtest (gemäß IEC 60695-11-5) und die Baustoffklasse B1
(nach DIN 4102-1).
• Ausnahme: Das Zubehör Z861SS2 Flexmanschette erfüllt den
Nadelflammtest (nach IEC 60695-11-5) und die Baustoffklasse B2
(nach DIN 4102-1).
• Die maximale Eintauchtiefe beträgt 223 mm unter Glas für
aufsatzmontierte Geräte und 227 mm für Geräte, die für den
flächenbündigen Einbau geeignet sind (modellabhängig).
• Das Gerät muss von unten frei zugänglich bleiben
• Es ist kein Zwischenboden unter dem Gerät notwendig. Die
Schubladen müssen entnehmbar sein. Die Rückwand kann gelassen
werden - es wir lediglich ein Ausschnitt für den Luftaustritt (Position
und Größe können den Installationsanweisungen entnommen
werden) benötigt.
• Eine Installation in ungeführter Umluftkonfigutation erfordert eine
vertikale Öffnung von min. 25mm hinter der Rückwand der Möbel.
Für eine optimale Leistung werden 50 mm empfohlen.
• Die minimale Arbeitsplattenstärke beträgt 16 mm für
aufsatzmontierte und flächenbündig montierte Geräte mit dem
Standard Installationssystem. Auch eine Installation in dünnere
Arbeitsplatten ist mit einem Ersatzteil möglich: Materialnummer
2 /
Ausstattung
626792
• Das Gesamtgerätegewicht beträgt 26 kg. Die Tragfähigkeit und
Stabilität insbesondere bei dünnen Arbeitsplatten ist durch
geeignete Unterkonstruktionen sicherzustellen. Hierbei sind das
Gerätegewicht (mitsamt entsprechender Beschwerungen wie z. B.
befüllter Töpfe) und die Spezifikationen des
Arbeitsplattenherstellers zur strukturellen Integrität zu beachten.
• Für alle teil- und ungeführten Umluftplanungen, wird eine
Luftrückstromöffnung von ≥ 400 cm² im Sockelbereich benötigt. Die
Öffnung kann über Auslassgitter, Lamellengitter oder leicht gekürzte
Sockel, abhängig vom Sortiment des Küchenmöbelherstellers,
realisiert werden.
• Der Luftauslass auf der Geräterückseite kann direkt mit einem
Flachkanalelement (NW 150) kombiniert werden.
• Zur Vervollständigung der vollkgeführten Umluft oder für jede
andere individuelle Umluftplanung ist verschiedenes Kanalzubehör
erhältlich.
• Verrohrungen bis zu 8 m mit drei 90° Bögen möglich
• Bei Installation einer Luftführung im Abluftbetrieb und einer
kamingebundenen Feuerstelle, muss die Stromzuführung mit einem
geeigneten Sicherheitsschalter versehen werden. Dies ist bei einer
Installation in Umluftführung nicht erforderlich.
• Im Abluftbetrieb sollte eine Rückstauklappe mit einem maximalen
Öffnungsdruck von 65 Pa installiert werden.
• 80 cm: Platz für 4 Töpfe oder Pfannen
Flexibilität der Kochzonen
• 2 CombiZone-Kochzonen
• - Bei Verwendung von größerem Kochgeschirr werden zwei
Kochzonen zu einer größeren verbunden.
• Kochzone vorne links: 190 mm, 210 mm, 2.2 kW (maximale
Leistung 3.7 kW)
• Kochzone hinten links: 190 mm, 210 mm, 2.2 kW (maximale
Leistung 3.7 kW)
• Kochzone hinten rechts: 190 mm, 210 mm, 2.2 kW (maximale
Leistung 3.7 kW)
• Kochzone vorne rechts: 190 mm, 210 mm, 2.2 kW (maximale
Leistung 3.7 kW)
Benutzerfreundlichkeit
• Touch Control: Steuern Sie die Leistung mit den aufgedruckten +/-
Touch-Tasten.
• 17 Leistungsstufen: Stellen Sie die Hitze mit 17 Leistungsstufen (9
Hauptstufen und 8 Zwischenstufen) präzise ein.
• CountUp Timer
• - Schaltet die Kochzone am Ende der eingestellten Zeit aus (z. B. bei
gekochten Eiern).
• Kurzzeitwecker
• - Am Ende der eingestellten Zeit ertönt ein Signal (z. B. beim
Pastakochen).
Zeitersparnis und Effizienz
• Powerstufe für Töpfe
• - Mit 50 % mehr Leistung z. B. Wasser schneller zum Kochen
bringen als auf höchster Leistungsstufe.
• PowerMove (2-stufig): erhöht oder verringert die Leistung einfach
durch Verschieben des Topfes nach vorne, in die Mitte oder nach
hinten.
• Quick Start Funktion: Beim Einschalten wählt das Kochfeld
automatisch die Kochzone aus, auf dem im ausgeschaltetem
Zustand Kochgeschirr aufgesetzt wurde.
• Restart Funktion: Im Falle von unbeabsichtigtem Ausschalten des
Kochfeldes bleiben alle Einstellungen erhalten, wenn Sie innerhalb
von 4 Sekunden wieder einschalten.
Design
• Rahmenlos, aufliegend
Sicherheit
• 2-stufige Restwärmeanzeige je Kochzone: Zeigt an welche
Kochzonen noch heiß oder warm sind.
• Kindersicherung: Verhindert eine unbeabsichtigte Aktivierung des
Kochfeldes.
• Wischschutzfunktion: Übergekochte Flüssigkeiten abwischen, ohne
die Einstellungen unbeabsichtigt zu ändern (30 Sekunden sind alle
Touch-Tasten blockiert).
• Hauptschalter: Alle Kochzonen auf einmal ausschalten.
• Automatische Sicherheitsabschaltung: Aus Sicherheitsgründen
schaltet das Kochfeld nach einer voreingestellten Zeit ohne
Interaktion automatisch ab (einstellbar).
• Energieverbrauchsanzeige: zeigt den Stromverbrauch des letzten
Kochvorgangs an.
Installation
• Maße des Gerätes (HxBxT mm): 223 x 802 x 522
• Erforderliche Nischengröße (HxBxT mm): 223 x 750 x (490 - 490)
• Minimale Arbeitsplattenstärke: 16 mm
• Gesamtanschlusswert: 7400 W
• Die Powermanagement Funktion: Begrenzen Sie bei Bedarf die
maximale Leistung (Abhängig vom Sicherungsschutz der
Elektroinstalation).
Zubehör
• Clean Air Plus Geruchsfilter, Teleskopschieberelement für Umluft
beigelegt
