Siemens ED851FQ15E Induktion Muldenlüfter rahmenlos aufliegend 80cm EEK:B

Siemens ED851FQ15E Induktion Muldenlüfter rahmenlos aufliegend 80cm EEK:B

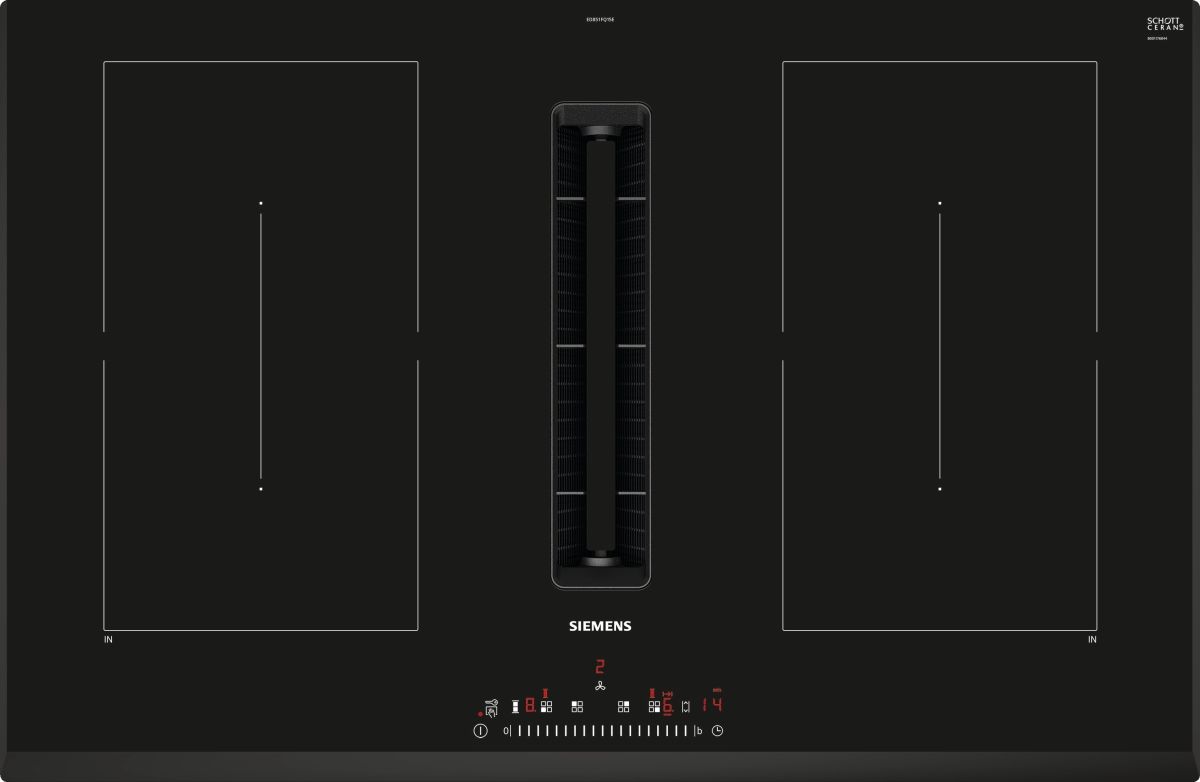

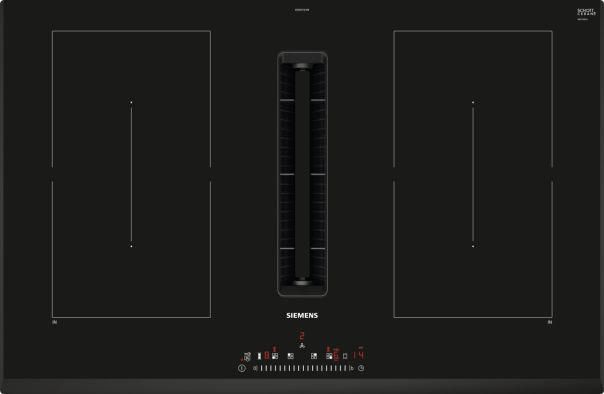

Design-Kochfeld mit einem voll integrierten und bündigen
Dunstabzug.
? Kombi-Induktion: verbinde zwei Induktionszonen zu einer großen
Kochfläche.
? touchSlider-Bedienung: die Temperatur wird mit nur einem
Finger intuitiv gesteuert.
? Einfaches Reinigen – minimaler Reinigungsaufwand für den
integrierten Dunstabzug.
? powerMove: Für komfortables Kochen durch voreingestellte
Kochstufen.
? powerBoost – Erhöhe die Power einzelner Induktionszonen um
bis zu 50 %.
Ausstattung
Technische Daten
Geräteart: ...................................................................... Kochstelle
Glaskeramik
Bauform: ..............................................................................Einbau
Energiequelle: ......................................................................Elektro
Min. Nischenmaße für Installation (H x B x T): ........223 x 750-750 x
490-490 mm
Gerätebreite: ..................................................................... 802 mm
Abmessungen des Gerätes: ............................. 223 x 802 x 522 mm
Abmessungen des verpackten Gerätes: ............431 x 970 x 672 mm
Nettogewicht: ..................................................................... 25.1 kg
Bruttogewicht: .................................................................... 31.5 kg
Restwärmeanzeige: ...........................................................Getrennt
Lage der Steuerung: .............................................................. Vorne
Hauptoberflächenmaterial: ...........................................Glaskeramik
Oberflächenfarbe: ..............................................................Schwarz
Länge Anschlusskabel: ......................................................110.0 cm
Abgedichtete Herdplatte: .........................................................Nein
Heizungen mit Booster: .............................................................Alle
Leistung der 2.Kochzone (kW): ............................................. 3.6 kW
Max. Gebläseleistung Abluft: ............................................ 500 m³/h
Gebläseleistung bei Intensivstufe-Umluftbetrieb: ........... 595.0 m³/h
Max. Gebläseleistung Umluft: ........................................... 487 m³/h
Gebläseleistung bei Intensivstufe-Abluftbetrieb: ................622 m³/h
Geräusch: ............................................................. 69 dB(A) re 1 pW
Geruchsfilter: ...........................................................................Nein
Art der Luftführung: .................................................Abluft, Umluft
(Sonderzubehör separat erhältlich)
Spannung: ........................................................220-240/380-415 V
Frequenz: .........................................................................50; 60 Hz
Länge Anschlusskabel: ......................................................110.0 cm
Min. Nischenmaße für Installation (H x B x T): ........223 x 750-750 x
490-490 mm
Abmessungen des Gerätes: ............................. 223 x 802 x 522 mm
Abmessungen des verpackten Gerätes: ............431 x 970 x 672 mm
Nettogewicht: ..................................................................... 25.1 kg
Bruttogewicht: .................................................................... 31.5 kg
Integriertes Zubehör: ..1 x Teleskopschieberelement für Umluft, 1 x
Clean Air Plus Geruchsfilter
Delay Shut off modes: ................................................ 30R_12E min

Ausstattung
• 80 cm: Platz für 4 Töpfe oder Pfannen
Flexibilität der Kochzonen
• 2 CombiZone-Kochzonen
• - Bei Verwendung von größerem Kochgeschirr werden zwei
Kochzonen zu einer größeren verbunden.
• Kochzone vorne links: 190 mm, 210 mm, 2.2 kW (maximale Leistung
3.7 kW)
• Kochzone hinten links: 190 mm, 210 mm, 2.2 kW (maximale
Leistung 3.7 kW)
• Kochzone hinten rechts: 190 mm, 210 mm, 2.2 kW (maximale
Leistung 3.7 kW)
• Kochzone vorne rechts: 190 mm, 210 mm, 2.2 kW (maximale
Leistung 3.7 kW)
Benutzerfreundlichkeit
• touchSlider: Steuern Sie die Leistung direkt mit der aufgedruckten
Touch-Leiste.
• 17 Leistungs-Stufen: Stellen Sie die Hitze mit 17 Leistungsstufen (9
Hauptstufen und 8 Zwischenstufen) präzise ein.
• Timer
• - Schaltet die Kochzone am Ende der eingestellten Zeit aus (z. B. bei
gekochten Eiern).
• countDown-Funktion
• - Am Ende der eingestellten Zeit ertönt ein Signal (z. B. beim
Pastakochen).
Zeitersparnis und Effizienz
• powerBoost-Funktion für alle Induktions-Kochzonen möglich
• - Mit 50 % mehr Leistung z. B. Wasser schneller zum Kochen bringen
als auf höchster Leistungsstufe.
• powerMove: erhöht oder verringert die Leistung einfach durch
Verschieben des Topfes nach vorne, in die Mitte oder nach hinten.
• quickStart: Beim Einschalten wählt das Kochfeld automatisch die
Kochzone aus, auf dem im ausgeschaltetem Zustand Kochgeschirr
aufgesetzt wurde.
• reStart: Im Falle von unbeabsichtigtem Ausschalten des Kochfeldes
bleiben alle Einstellungen erhalten, wenn Sie innerhalb von 4
Sekunden wieder einschalten.
Design
• U-Facette, aufliegend
Sicherheit
• 2-stufige Restwärmeanzeige je Kochzone: Zeigt an welche
Kochzonen noch heiß oder warm sind.
• Kindersicherung: Verhindert eine unbeabsichtigte Aktivierung des
Kochfeldes.
• Wischschutzfunktion: Übergekochte Flüssigkeiten abwischen, ohne
die Einstellungen unbeabsichtigt zu ändern (30 Sekunden sind alle
Touch-Tasten blockiert).
• Hauptschalter: Alle Kochzonen auf einmal ausschalten.
• Automatische Sicherheitsabschaltung: Aus Sicherheitsgründen
schaltet das Kochfeld nach einer voreingestellten Zeit ohne
Interaktion automatisch ab (einstellbar).
• Energieverbrauchsanzeige: zeigt den Stromverbrauch des letzten
Kochvorgangs an.

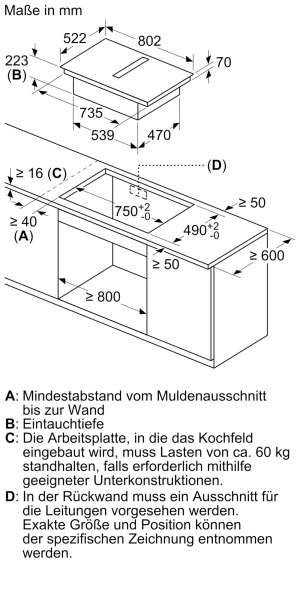

Installation
• Maße des Gerätes (HxBxT mm): 223 x 802 x 522
• Erforderliche Nischengröße (HxBxT mm): 223 x 750 x (490 - 490)
• Minimale Arbeitsplattenstärke: 16 mm
• Gesamtanschlusswert: 7400 W
• Die powerManagement Funktion: Begrenzen Sie bei Bedarf die
maximale Leistung (Abhängig vom Sicherungsschutz der
Elektroinstalation).
Integriertes Downdraft-Lüftungssystem
• Induktionskochfeld mit vollintegriertem, leistungsstarkem
Downdraft-Abzugsmodul.
• Ästhetisch integriertes, flächenbündiges Lufteinlassdesign mit
schwebendem, hitzebeständigem Glaskeramikelement für freie
Bewegung und Platzierung des Kochgeschirrs.
• 9 elektronisch gesteuerte Leistungsstufen und 2
Boost-/Intensivsstufen (mit automatischer Rückstellung) durch die
touchSlider Steuerung Gebläsenachlauf 30 Minuten
• Automatisches Einschalten des Lüftungssystem bei Nutzung einer
Kochzone.
• Automatische verzögerte Abschaltung nach dem Kochen, um
Restgerüche nach dem Kochen zu beseitigen (in spezifischer
ultra-geräuscharmer Ventilatorstufe, 12min (Abluft), 30min
(Umluft), manuell abschaltbar)
• Vollständig manuelle Steuerung über touchSlider möglich.
• Gebläsetechnologie mit hocheffizientem und geräuscharmen
EcoSilence Drive Motor. Strömungstechnisch optimierte Luftführung
im Innenraum
• Einfaches Entnehmen und Reinigen der Fettfilter- und
Überlaufschutzeinheit.
• Bequeme Ein-Hand-Entnahme der Filter-Einheit.
• Großflächige, 12-lagige Edelstahl-Fettfilter für hohe
Fettfiltrationseffizienz (94 %).
• Alle Teile sind einfach zu reinigen, spülmaschinengeeignet und
hitzeresistent.
• Kondensat- und Überlaufschutzbehälter, ca. 200 ml
Aufnahmekapazität.
• Sicherheitsüberlauftank (spülmaschinengeeignet) mit zusätzlichen
700 ml Aufnahmekapazität. Einfach zugänglich und von unten
abnehmbar.
• Insgesamt eine Aufnahmekapazität von 900 ml (200 ml + 700 ml)
• Wasserdichtes Lüftungssystem
• Dunstabzug Leistung:
• Abluftleistung (nach EN 61591): min. Normalstufe 154 m3/h , max.
Normalstufe 500 m3/h , max. Boost-/Intensivstufe 622 m3/h
• Umluftleistung (nach EN 61591): min. Normalstufe 117 m3/h , max.
Normalstufe 487 m3/h , max. Boost-/Intensivstufe 595 m3/h
• Geräuschwerte bei Abluftbetrieb: min. Normalstufe 42 dB re 1 pW,
2 /
Ausstattung
max. Normalstufe 69 dB re 1 pW, max. Boost-/Intensivstufe 74 dB re
1 pW
• Geräuschwerte bei Umluftbetrieb: min. Normalstufe 41 dB re 1 pW,
max. Normalstufe 68 dB re 1 pW, max. Boost-/Intensivstufe 72 dB re
1 pW
• Fettfilter-Effizienz: 94 %
• Durchschnittlicher Energieverbrauch: 61,6 kWh/Jahr
• Energie-Effizienzklasse: B (bei einer Skala der
Energie-Effizienzklassen von A+++ bis D)
• Lüftereffizienzklasse: A
• - Durchschnittlicher Energieverbrauch: 57 .
• Fettfilter-Effizienzklasse: B
• Geräusch min./max. Normalstufe: 42 dB & 69 dB
• Optimierte Geruchsreduktion beim Kochen mit komplexen
Geruchsmolekülketten (z. B. Fischgerüche).
• Große Filteroberfläche mit hoher Geruchsreduktionsrate
• Filterstandzeit von 360 Std. bei intensivem Kochen (nicht
regenerierbar)
• Sehr geringes Geräusch mit optimierter Psychoakustik
• Einfache Zugänglichkeit und einfache Entnahme von oben durch
den Lufteinlass
• - CleanAir Plus Ersatzbedarffilterset HZ9VRCR1.
• Bei Umluftbetrieb 2 x 2 direkt integrierte, leistungsstarke cleanAir
Plus Umluftfilter
Planungs- und Installationshinweise
• Geeignet für Abluft- oder Umluftinstallationen in 4 verschiedenen
Optionen (ungeführt, teilweise und vollständig geführte Umluft oder
Abluft). Im Lieferumfang des Kochfeldes ist das Installationszubehör
für ungeführte Umluft, darunter vier Geruchsfilter cleanAir Plus und
ein Teleskopschieber, enthalten. Das mitgelieferte Zubehör
ermöglicht eine einfache und schnelle Montage und ist in allen
Arbeitsplattentiefen ≥60cm planbar.
• Notwendig bei teil- und vollgeführter Umluft - immer als Geräteset
bestellen!
• Im Geräteset ist der erste relevante Bogen bereits enthalten:
Arbeitsplattentiefe ≥ 60 cm - gekürzte Auszüge (90° „S“
Flachkanalbogen HZ9VDSB4, männlich) Arbeitsplattentiefe ≥ 70 cm -
Standardauszüge (90° „L“ Flachkanalbogen HZ9VDSB2, männlich)
Für eine teilgeführte Umluft bis in den Sockelbereich bieten wir eine
Vorzugsverrohrung als Zubehör-Set HZ9VDKR2 an (ausgelegt für
eine Arbeitshöhe bis zu 960 mm). Für eine individuelle vollgeführte
Umluft steht umfangreiches Sonderzubehör zur Verfügung.
• Notwendig bei Abluft - immer als Geräteset bestellen!
• Im Geräteset ist der erste relevante Bogen bereits enthalten:
Arbeitsplattentiefe ≥ 60 cm - gekürzte Auszüge (90° „S“
Flachkanalbogen HZ9VDSB4, männlich) Arbeitsplattentiefe ≥ 70 cm -
Standardauszüge (90° „L“ Flachkanalbogen HZ9VDSB2, männlich)
Weiteres Zubehör für die Luftführung muss auf Basis der
individuellen Planung gesondert bestellt werden. Hierzu bieten wir
umfangreiches Zubehör an.
• Zur Vervollständigung der vollkgeführten Umluft oder für jede
andere individuelle Umluftplanung ist verschiedenes Kanalzubehör
erhältlich.
• Die Planung ist möglich als Wand- und Inselplanung
• Das Produkt und die Zubehöre erfüllen die Bestimmungen des
Nadelflammtest (gemäß IEC 60695-11-5) und die Baustoffklasse B1
(nach DIN 4102-1).
• Ausnahme: Das Zubehör HZ9VDSS2 Flexmanschette erfüllt den
Nadelflammtest (nach IEC 60695-11-5) und die Baustoffklasse B2
(nach DIN 4102-1).

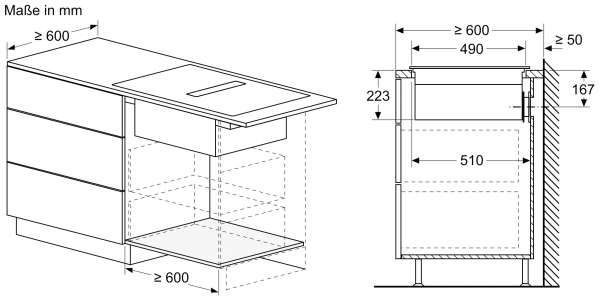

• Die maximale Eintauchtiefe beträgt 223 mm unter Glas für
aufsatzmontierte Geräte und 227 mm für Geräte, die für den
flächenbündigen Einbau geeignet sind (modellabhängig).
• Das Gerät muss von unten frei zugänglich bleiben
• Es ist kein Zwischenboden unter dem Gerät notwendig. Die
Schubladen müssen entnehmbar sein. Die Rückwand kann gelassen
werden - es wir lediglich ein Ausschnitt für den Luftaustritt (Position
und Größe können den Installationsanweisungen entnommen
werden) benötigt.
• Eine Installation in ungeführter Umluft erfordert eine vertikale
Öffnung von min. 25 mm hinter der Rückwand der Möbel. Für eine
optimale Leistung werden 50 mm empfohlen.
• Die minimale Arbeitsplattenstärke beträgt 16 mm für
aufsatzmontierte und flächenbündig montierte Geräte mit dem
Standard Installationssystem. Auch eine Installation in dünnere
Arbeitsplatten ist mit einem Ersatzteil möglich: Materialnummer
626792
• Das Gesamtgerätegewicht beträgt 26 kg. Die Tragfähigkeit und
Stabilität insbesondere bei dünnen Arbeitsplatten ist durch
geeignete Unterkonstruktionen sicherzustellen. Hierbei sind das
Gerätegewicht (mitsamt entsprechender Beschwerungen wie z. B.
befüllter Töpfe) und die Spezifikationen des Arbeitsplattenherstellers
zur strukturellen Integrität zu beachten.
• Für alle teil- und ungeführten Umluftplanungen, wird eine
Luftrückstromöffnung von ≥ 400 cm² im Sockelbereich benötigt. Die
Öffnung kann über Auslassgitter, Lamellengitter oder leicht gekürzte
Sockel, abhängig vom Sortiment des Küchenmöbelherstellers,
realisiert werden.
• Der Luftauslass auf der Geräterückseite kann direkt mit einem
Flachkanalelement (NW 150) kombiniert werden.
• Verrohrungen bis zu 8 m mit drei 90° Bögen möglich
• Bei Installation einer Luftführung im Abluftbetrieb und einer
kamingebundenen Feuerstelle, muss die Stromzuführung mit einem
geeigneten Sicherheitsschalter versehen werden. Dies ist bei einer
Installation in Umluftführung nicht erforderlich.
• Im Abluftbetrieb sollte eine Rückstauklappe mit einem maximalen
Öffnungsdruck von 65 Pa installiert werden.
Zubehör
• Clean Air Plus Geruchsfilter, Teleskopschieberelement für Umluft
beigelegt
• Für Umluftkonfiguration: 2 x 2 Akkus direkt integrierter Geruchsfilter
cleanAir Plus.
• Anti-Pollen-Funktion: Der Filter hält eine extrem hohe Menge an
Pollen in der Luft zurück und deaktiviert die Allergene, die vom Filter
zurückgehalten werden.
